Описание

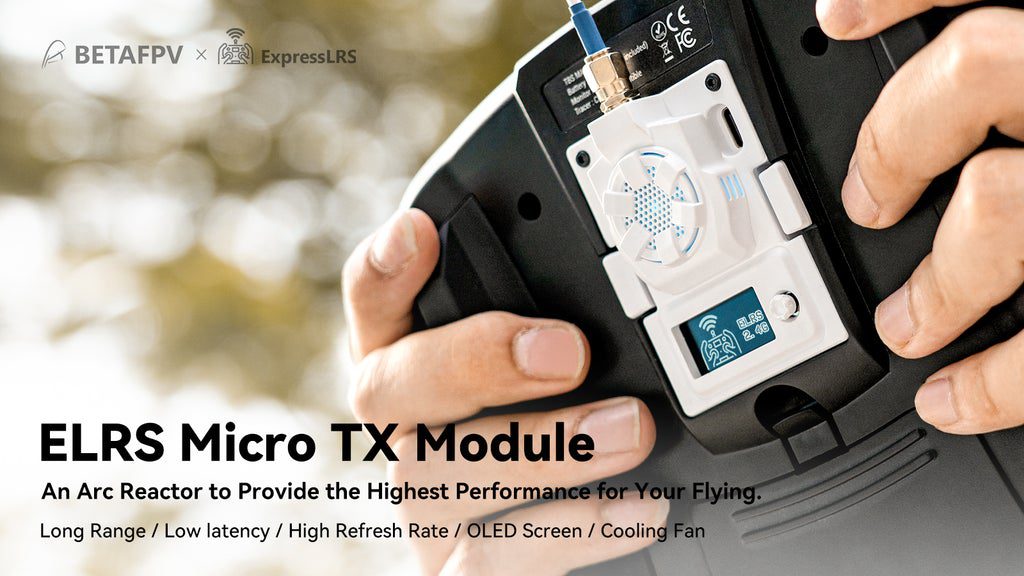

Модул за дистанционно управление ELRS Micro, 500mW, 2.4 GHz
BETAFPV Micro RF TX модул е базиран на проекта ExpressLRS, RC връзка с отворен код за RC приложения. ExpressLRS има за цел да постигне възможно най-добрата производителност на връзката както при скорости, латентност и обхват. Това прави ExpressLRS една от най-бързите налични RC връзки, като същевременно предлага производителност на дълги разстояния.
В Корпус и вентилатор за модул ELRS Micro TX са освободени сега! Подобреният модулен корпус с корпус за USB порт 6,5*13,5 мм е съвместим с повечето USB Type-C кабели. Освен това в новия модулен корпус има два цвята. Можете лесно да направите свой собствен модул.
Спецификация
| 2.4GHz 1W | 2.4GHz 500mW | 915/868 MHz 500 mW | |
| Скорост на опресняване на пакета | 50Hz, 150Hz, 250Hz, 500Hz | 50Hz, 150Hz, 250Hz, 500Hz | 25Hz, 50Hz, 100Hz, 200Hz |
| RF изходна мощност | 25mW, 50mW, 250mW, 500mW, 1W | 25mW, 50mW, 250mW, 500mW | 100mW, 250mW, 500mW |
| Честотни ленти | 2,4 GHz ISM | 2,4 GHz ISM | 915MHz FCC 868MHz ЕС |
| Система за охлаждане | Включени | Които не са включени | Които не са включени |
| Функция за раница | поддържа | В момента не се поддържа | В момента не се поддържа |
Диаграма
Модулът BETAFPV Micro RF TX е съвместим с радиопредавател, който има гнездото за микромодул (известен още като JR/SLIM модулен гнездо, напр. Frsky Taranis X9D, TBS Mambo). По-долу е диаграмата за 500mW версия модул.
Забележка: Моля, сглобете антената преди включване. В противен случай PA чипът в модула Micro TX ще бъде повреден завинаги.
Забележка: Моля, НЕ използвайте 3S или по-висока батерия за захранване на TX модула през порт XT30. В противен случай захранващият чип в TX модула ще се повреди трайно.
Забележка: Моля, не включвайте всички DIP превключватели едновременно. Можете да се обърнете към диаграмата, за да знаете за DIP превключвателите за включване/изключване въз основа на различни употреби.
| 1-2 DIP превключвателя | 3-4 DIP превключвателя | 5-6-7 DIP превключватели | |
| Актуализирайте фърмуера | НА | ИЗКЛ | ИЗКЛ |
| Работен режим | ИЗКЛ | НА | ИЗКЛ |
| Актуализирайте раница | ИЗКЛ | ИЗКЛ | НА |
Относно фърмуера
Официалният проект ExpressLRS на Github НЕ поддържа OLED функцията за момента. Екипът на BETAFPV ще работи с екипа на ELRS и ще направи официалното хранилище да поддържа OLED и функцията на бутоните възможно най-скоро.
Публикуван е фърмуерът на BETAFPV Micro TX Module ELRS V2.0.0. Фърмуерът не включва Binding Phrase. Така че, моля, уверете се, че приемникът работи с официално основна версия V2.0.0 протокол и няма зададена обвързваща фраза.
- Поддържа 5D бутони и OLED менюто с официалното издание на ELRS 2.0.0.
- Цветът на светодиода се променя автоматично в зависимост от състоянието на системата.
- Други нови и различни функции са напълно синхронизирани с официалния ELRS 2.0.0.
- При влизане в страницата с OLED менюта с продължително натискане, връзката между RF TX модула и приемника работи нормално. Моля, не променяйте Pkt Rate, в противен случай трябва да включите отново приемника.
https://github.com/BETAFPV/ExpressLRS
Всички можете да използвате официалния фърмуер на ELRS V2.0-RC2 сега, но загубите функцията на OLED и джойстика. Ще работим с екипа на разработчиците на ELRS и ще направим официалния фърмуер на ELRS да поддържа пълната функция на модула Micro TX. За крайъгълния камък OLED ще се поддържа официално във V2.1.
https://github.com/ExpressLRS/ExpressLRS
Как да задам обвързваща фраза на този Micro TX модул, когато официалният ELRS все още не поддържа OLED?
Първо , изтеглете изходния код на master-betafpv-oled-menu клон на локално от Github.
Второ , отворете ExpressLRS Configurator и заредете upzip изходния код от локално. Изберете целевото устройство “BETAFPV 900/2400 TX Micro”. Сега можете да настроите своя собствена обвързваща фраза и други опции както обикновено.
Трето , build & flash.
Научете повече за ExpressLRS
ExpressLRS е RC връзка с отворен код за RC приложения. Всеки може да намери този проект на Github или се присъединете към дискусията Facebook група.
ExpressLRS се основава на Семтех Лора SX127x или SX1280 хардуер за RX и TX съответно. той има за цел да постигне възможно най-добрата производителност на връзката както при скорости, латентност и обхват. При 900 MHz се поддържа максимална скорост на пакети от 200 Hz. При 2,4 GHz в момента се поддържат невероятни 500 Hz с персонализирана OpenTX версия. Това прави ExpressLRS една от най-бързите налични RC връзки, като същевременно предлага производителност на дълги разстояния.
Все повече и повече доставчици започват да поддържат радиопротокола ExpressLRS в различни части, като радиопредавател с ELRS на склад, дрон с вграден ELRS приемник, ELRS TX модул за JR гнездо или Nano bay. Екипът на BETAFPV участва в този проект и предоставя серия от компоненти на ExpressLRS.
Някои от модулите ExpressLRS TX включват допълнителен чип ESP8285, който ни позволява да комуникираме безжично с други устройства с активиран ESP8285, използвайки протокол, наречен espnow. Ние наричаме този чип “TX-Backpack”. Целта на TX-Backpack е да позволи безжична комуникация между ExpressLRS и други свързани с FPV устройства за командване и контрол или за запитване на конфигурация.
https://github.com/ExpressLRS/Backpack/wiki
Бутон и OLED
Модулът ELRS TX може да бъде конфигуриран чрез OpenTX LUA скрипт. С OLED и бутон радиоконтролерът без OpenTX, който поддържа CRSF, може лесно да използва този ELRS Micro модул. Следните радиоконтролери без OpenTX работят добре с този TX модул. Futaba T16IZ, T16SZ и T18SZ (с актуализация до 3.9e), Wsky ET16, Radiolink AT9S Pro.
Забележка: Всички размери на 5D бутони са налични във фърмуера на BETAFPV ELRS V2.0.0. Моля, надстройте фърмуера за нова поддръжка.
По-долу е основната работа на бутона и OLED за фърмуер V1.0.0.
Дълго натискане:
В страницата за заключен екран натиснете продължително, за да отключите и да влезете в страницата с менюто.
В страницата с менюто натиснете продължително, за да промените стойността на този ред.
Кратко натискане:
В страницата за заключен екран кратко натиснете невалидно.
В страницата с менюто натиснете кратко, за да преминете към следващия ред.
Забележка: Когато RF TX модулът влиза в страница с менюта, връзката между RF TX модула и приемника ще бъде загубена, връзката ще се възстанови след автоматично излизане от страницата с менюта; трябва да включите отново приемника, ако сте променили Pkt Rate.
Забележка: Когато RF TX модулът влезе в състояние на WIFI Upgrade, бутонът ще бъде невалиден. Моля, включете отново RF TX модула след актуализация на фърмуера чрез WIFI.
По-долу е показана основната работа на бутона и OLED за фърмуера на BETAFPV ELRS V2.0.0.
Дълго натискане: Отключете и влезте в страницата с менюто или приложете текущите настройки в страницата с менюто.
Нагоре/Надолу : Преминаване към последния/следващия ред.
Ляво/Дясно : Променете стойността на този ред.
Кратко натискане : Активирайте състоянието на обвързване или състоянието на надстройка на WiFi.
Забележка: Трябва да включите отново приемника, ако сте променили Pkt Rate.
Забележка: Когато RF TX модулът влезе в състояние на WIFI Upgrade, бутонът ще бъде невалиден. Моля, включете отново RF TX модула след актуализация на фърмуера чрез WIFI.
